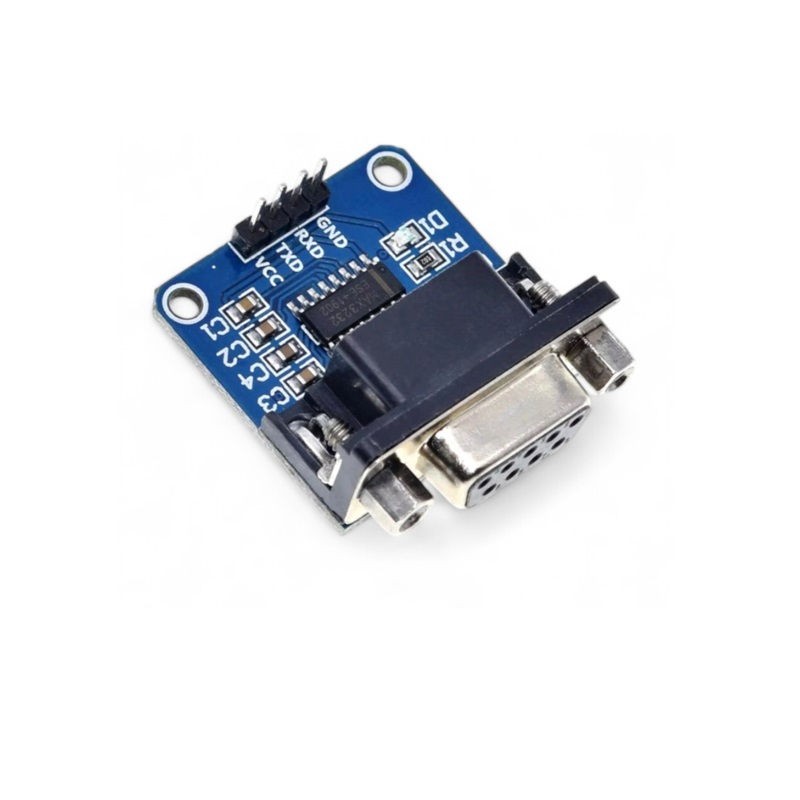

Módulo Conversor RS232 a TTL MAX3232: ¡Conecta tu proyecto!

¿Por qué necesitas este módulo?

Simplifica tus proyectos: Olvídate de complicadas configuraciones. Conecta el módulo, carga tu código y ¡listo! Amplía tus posibilidades: Controla motores, sensores, pantallas y más desde tu computadora. Ideal para Robótica educativa, domótica, automatización y cualquier proyecto que requiera comunicación serial.

Características clave:

• Chip MAX3232: Garantiza una comunicación estable y confiable.
• Fácil de usar: Conector DB9 estándar y pines compatibles con protoboards.
• Versátil: Funciona con Arduino, Raspberry Pi y otros microcontroladores.
• Velocidad: Transmite datos a hasta 120 Kbps.
• Compacto: Perfecto para tus proyectos.
• Chip de comunicaciones: doméstico MAX3232.
• Voltaje de funcionamiento: 3,3 V-5,5 V
• Interfaz: TX RX VCC GND

Se puede utilizar para programar el tipo de microcontrolador:

•  Microcontrolador STC
•  MCU STM32
•  Microcontrolador NXP
•  MCU Renesas
•  MCU NEC

¿Cómo funciona?

El módulo MAX3232 se encarga de convertir las señales de voltaje del puerto serie RS232 de tu computadora a los niveles de voltaje que tu Arduino puede entender (TTL). Esto te permite enviar comandos a tu Arduino desde tu PC y recibir datos de vuelta.

Conexiones sencillas:

• PC: Conecta el conector DB9 hembra del módulo directamente al puerto serie de tu computadora.
• Arduino: Utiliza cables Dupont para conectar los pines TX y RX del módulo a los pines correspondientes de tu Arduino.

¡Comienza a crear hoy mismo!

TABLA DE CONEXIONES

MAX3232    ARDUINO

GND              GND

RXD              RX(PIN 0)

TXD              TX(PIN 1)

VCC            VCC(3.3V/5V, el voltaje lógico será el mismo de VCC)
