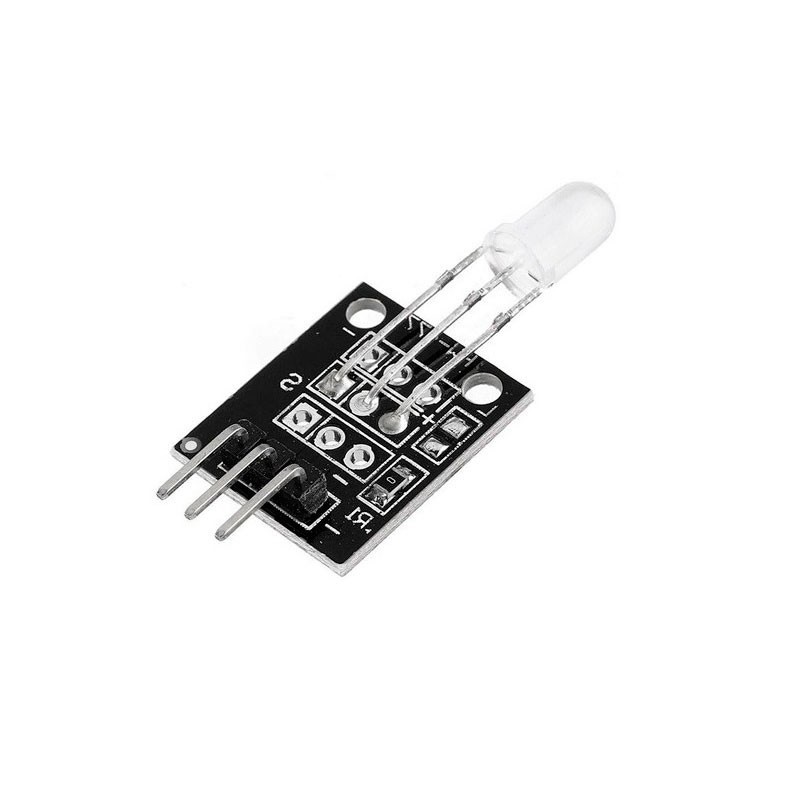

¿Qué es el LED Bicolor Módulo KY-011?
El LED Bicolor Módulo KY-011 consta de un LED cátodo común que esta conectado a LEDS que emite una luz roja y verde, se puede ajustar la intensidad de color usando pulsos de ancho modulado (PWM) y utilizando dos resistencias de 330 Ω para limitar el voltaje y evitar que se dañe el dispositivo.
¿Cómo utilizar el Módulo KY-011?
Esté modulo KY-011 LED bicolor lo puedes utilizar como luz indicadora en alguno de tus proyectos para mostrar Encendido (verde) y Apagado (rojo), o funcionamiento correcto e incorrecto. Es útil en aparatos como: MP3, cámaras digitales, audio para automóviles, comunicaciones, computadoras, cargadores, instrumentación, regalos, juguetes electrónicos y teléfonos móviles. Este modulo es muy similar al KY-029.
Este módulo consta de un LED rojo/verde de cátodo común de 5 mm, una resistencia de 0 Ω y 3 pines. Dado que el voltaje de funcionamiento está entre 2,0 v y 2,5 v, deberemos usar resistencias limitadoras para evitar que se queme cuando se conecte al Arduino.
Especificaciones:
- Tipo Led : bicolor cátodo común 5 mm
- Voltaje de funcionamiento: 2 V a 2.5 V
- Corriente: 10mA
- Angulo de visión: 150°
- Longitud de onda: 571nm a 644 nm
- Intensidad luminosa: 20-40 y 40-80 MCD
- Color: Rojo y Verde
- Dimensiones: 40 mm ,15 mm y 7 mm
- Peso: 1,5 gr
Conectar el módulo KY-011 con Arduino
Conecte el pin verde (G) de la placa al pin 10 del Arduino, el pin rojo (R) al pin 11. Por último, conecte el pin de tierra (-) a GND.
Usaremos un par de resistencias entre la placa y el Arduino para evitar quemar el LED.
Conexión del módulo KY-011 a la placa Arduino
Código
El siguiente código de Arduino alternará gradualmente entre el color rojo y el verde.
int PinRojo = 11;
int PinVerde = 10;
int val;
void setup(){
pinMode(PinRojo, OUTPUT);
pinMode(PinVerde, OUTPUT);
}
void loop(){
for(val = 255; val > 0; val--) {
analogWrite(PinRojo, val);
analogWrite(PinVerde, 255 - val);
delay(15);
}
for(val = 0; val < 255; val++) {
analogWrite(PinRojo, val);
analogWrite(PinVerde, 255 - val);
delay(15);
}
}
