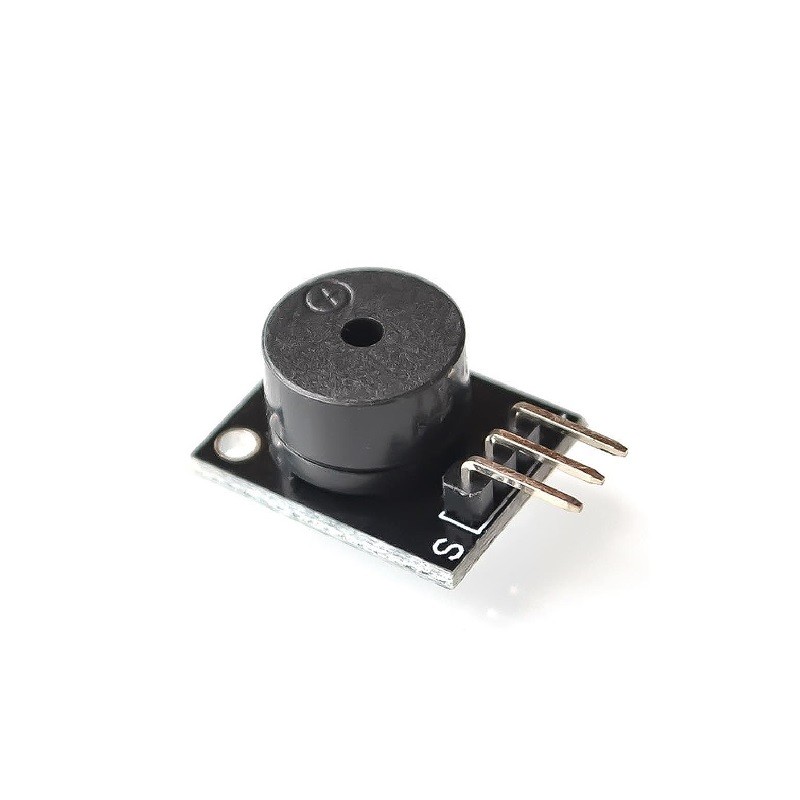

¿Qué es Zumbador Buzzer Pasivo Módulo KY-006?
El Zumbador Buzzer Pasivo Módulo KY-006 es un sensor piezoeléctrico el cual puede reproducir tonos de sonido entre un rango de 1.5Hz a 2.5 kHz dependiendo de la frecuencia de entrada, ya sea mediante retardos o modulación de ancho de pulso (PWM). Permite convertir la señal eléctrica en una onda de sonido al momento que se manda una señal eléctrica se consigue el sonido deseado.
¿Para qué sirve el KY-006?
La característica de este módulo es que tiene un estampado el cual suena en una frecuencia fija y con el que puedes diferenciarlo del Buzzer activo. Como este Buzzer pasivo no tiene un oscilador interno, necesita que se indique por medio de un microcontrolador la frecuencia deseada.
Características del módulo KY-006
Este módulo consta de un zumbador pasivo y 3 pines. Puedes usarlo para generar tonos entre 1,5 y 2,5 kHz encendiéndolo y apagándolo repetidamente a diferentes frecuencias, ya sea usando retrasos o PWM.
Especificaciones:
- Voltaje de Funcionamiento: 1.5V a 5V DC
- Rango de generación de tonos: 1.5 Hz– 2.5 kHz
- Dimensiones: 18mm x 15mm
- Corriente de trabajo: < 25mA
- Pines: GND, VCC y Señal
Esquema de conexión con Arduino
Conecte la señal S al pin 8 en el Arduino y la tierra a GND. El pin central no se utiliza.
Conecte la señal (S) al pin 8 en el Arduino y la tierra (-) a GND.
Código para probar con Arduino
El siguiente código de Arduino generará dos tonos diferentes al encender y apagar rápidamente el zumbador a diferentes frecuencias usando un retardo.
int zumbador = 8;
void setup() {
pinMode(zumbador, OUTPUT);
}
void loop() {
for (int i = 0; i < 80; i++) {
digitalWrite(zumbador, HIGH);
delay(1);
digitalWrite(zumbador, LOW);
delay(1);
}
delay(50);
for (int j = 0; j < 100; j++) {
digitalWrite(zumbador, HIGH);
delay(2);
digitalWrite(zumbador, LOW);
delay(2);
}
delay(100);
}
