Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles, es decir, donde se requiere un aislamiento galvánico, como en el control de motores, sistemas de alimentación, interfaces de comunicación y circuitos de protección.
Datos técnicos:
El 4N35 ofrece un aislamiento galvánico de hasta 5000 Vrms, lo que garantiza una separación segura entre los circuitos de entrada y salida.
El fototransistor integrado puede manejar corrientes de salida de hasta 50 mA, lo que permite la conexión directa a circuitos de carga sin la necesidad de amplificación adicional.
El 4N35 tiene un tiempo de respuesta típico de encendido y apagado de alrededor de 3 μs, lo que lo hace adecuado para aplicaciones de conmutación rápida.
El rango de temperatura de funcionamiento del dispositivo va desde -55°C a 100°C, lo que permite su uso en entornos industriales y comerciales.
Ejemplos de uso:
Control de motores: El optoacoplador 4N35 se puede utilizar para aislar eléctricamente la señal de control de un microcontrolador de alta potencia y el circuito de potencia del motor, evitando así interferencias y daños causados por picos de voltaje.
Sistemas de alimentación: En aplicaciones de fuentes de alimentación conmutadas, el 4N35 se puede utilizar para aislar el circuito de control de la fuente de alimentación principal, lo que proporciona protección contra sobretensiones y garantiza un funcionamiento seguro y estable.
Interfaz de comunicación: El optoacoplador 4N35 se utiliza comúnmente en aplicaciones de aislamiento de señales en interfaces de comunicación, como puertos serie RS-232 o RS-485, donde se requiere una conexión segura y libre de interferencias.
Circuitos de protección: El 4N35 se puede utilizar en circuitos de protección contra sobretensiones y sobrecorrientes. Por ejemplo, puede usarse para activar un sistema de desconexión o disparo en caso de detectar una anomalía en un circuito de potencia.
El 4N35 es un ejemplo de optoacoplador, también conocido como optoaislador. Los optoacopladores son dispositivos que contienen un componente óptico (normalmente un LED) y un componente fotosensible (como un fototransistor) empaquetados juntos en un solo dispositivo. Se utilizan para transferir señales eléctricas entre circuitos y al mismo tiempo proporcionar aislamiento eléctrico entre ellos.
El 4N35 específicamente es un optoacoplador ampliamente utilizado que consta de un diodo emisor de infrarrojos acoplado ópticamente a un fototransistor. Cuando se aplica corriente al lado del LED, emite luz infrarroja que activa el fototransistor del otro lado, permitiendo que la corriente fluya a través de él.
Las aplicaciones del 4N35 y optoacopladores similares incluyen:
Aislamiento: Proporciona aislamiento entre diferentes partes de un circuito, particularmente útil para seguridad y reducción de ruido.
Transmisión de señales: Transmisión de señales entre circuitos con diferentes potenciales de tierra o niveles de voltaje.
Control de retroalimentación : aislamiento de bucles de retroalimentación en fuentes de alimentación, circuitos de control de motores y otros sistemas.
Conmutación e interfaz: Actuar como interruptor o interfaz entre circuitos de corriente o voltaje bajo y alto.
En general, el 4N35 y otros optoacopladores son componentes versátiles en electrónica y ofrecen un medio para transmitir señales de forma segura a través de diferentes partes de un circuito.
Especificaciones:

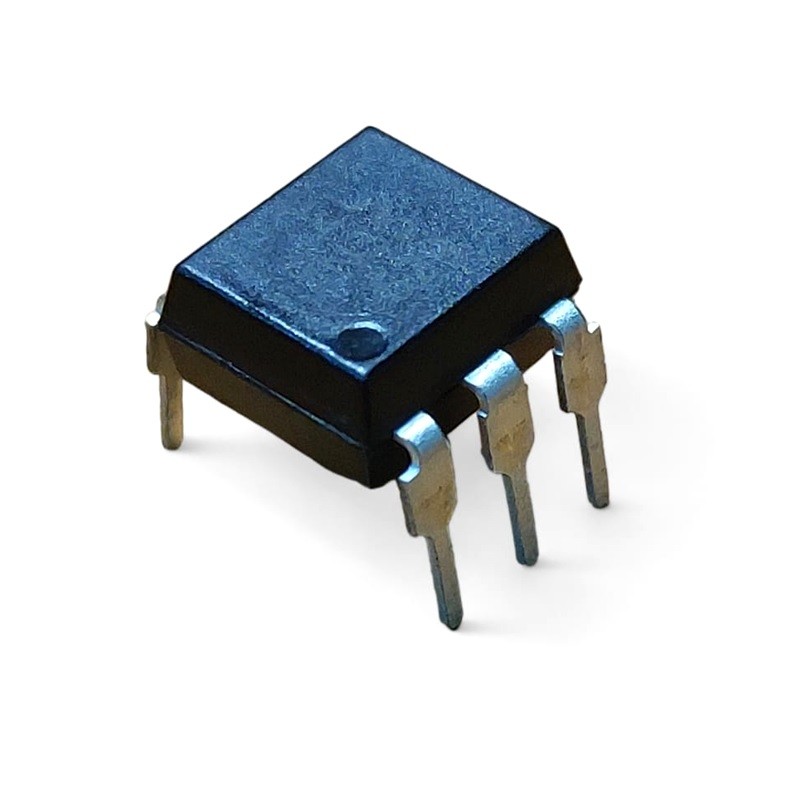

- Se presenta en encapsulación DIP-6 de 6 pines
- Paso del pin: 2,54
- Interfaces con familias lógicas comunes
- Relación de transferencia de corriente mínima de 100%
- Tensión de prueba de aislamiento de 5000 Vrms
- Corriente directa de 50mA
- Un canal
- Rango de temperatura de funcionamiento de -55 ° C a 100 ° C
- Voltaje de transmisión: 1,2 V
- Aplicaciones: Procesado de señal, administración de potencia, comunicaciones y red
4N35 con Arduino
Cuando se utiliza un optoacoplador 4N35 con un Arduino, la aplicación típica implica aislar la salida digital de un microcontrolador de otro circuito o dispositivo. Aquí hay una guía básica sobre cómo usar un 4N35 con un Arduino:
Componentes necesarios:
- Placa Arduino (por ejemplo, Arduino Uno)
- Optoacoplador 4N35
- Resistencias (p. ej., 220 Ω y 10 kΩ)
- LED (opcional, para prueba)
- Circuito/dispositivo externo para interactuar con
Alambrado:
- Conecte el ánodo (cable más largo) del LED interno del 4N35 a un pin de salida digital en el Arduino.
- Conecte el cátodo (cable más corto) del LED interno del 4N35 al pin de tierra (GND) del Arduino.
- Conecte una resistencia limitadora de corriente (por ejemplo, 220 Ω) entre el pin de salida digital de Arduino y el ánodo del LED del 4N35.
- Conecte el colector del fototransistor del 4N35 a la tierra del circuito externo.
- Conecte el emisor del fototransistor del 4N35 al voltaje positivo del circuito externo.
- Conecte una resistencia pull-up (por ejemplo, 10 kΩ) entre el emisor del fototransistor del 4N35 y el voltaje positivo del circuito externo.
- Conecte la señal del circuito externo (por ejemplo, un interruptor) entre el colector y el voltaje positivo del circuito externo.
Ejemplo de código Arduino:
const int optoPin = 2; // Pin 2 digital conectado al LED del 4N35
void setup() {
pinMode(optoPin, OUTPUT);
}
void loop() {
digitalWrite(optoPin, HIGH); // Enciende el LED del 4N35 (envía señal ALTA)
// Espera o realiza otras tareas según sea necesario
digitalWrite(optoPin, LOW); //Apaga el LED del 4N35 (envía señal BAJA)
// Espera o realiza otras tareas según sea necesario}
Cómo funciona:
Cuando Arduino configura el pin de salida digital conectado al LED del 4N35 en ALTO, el LED dentro del 4N35 se activa.
El LED activado emite luz, lo que activa el fototransistor dentro del 4N35. El fototransistor permite que la corriente fluya entre su colector y emisor, cerrando efectivamente el circuito en el lado externo.Esto se puede utilizar para interactuar con dispositivos que requieren aislamiento eléctrico del Arduino.
Recuerde ajustar los números de pines y los valores de resistencia según su configuración y requisitos específicos. Consulte siempre la hoja de datos del 4N35 para obtener especificaciones detalladas.
