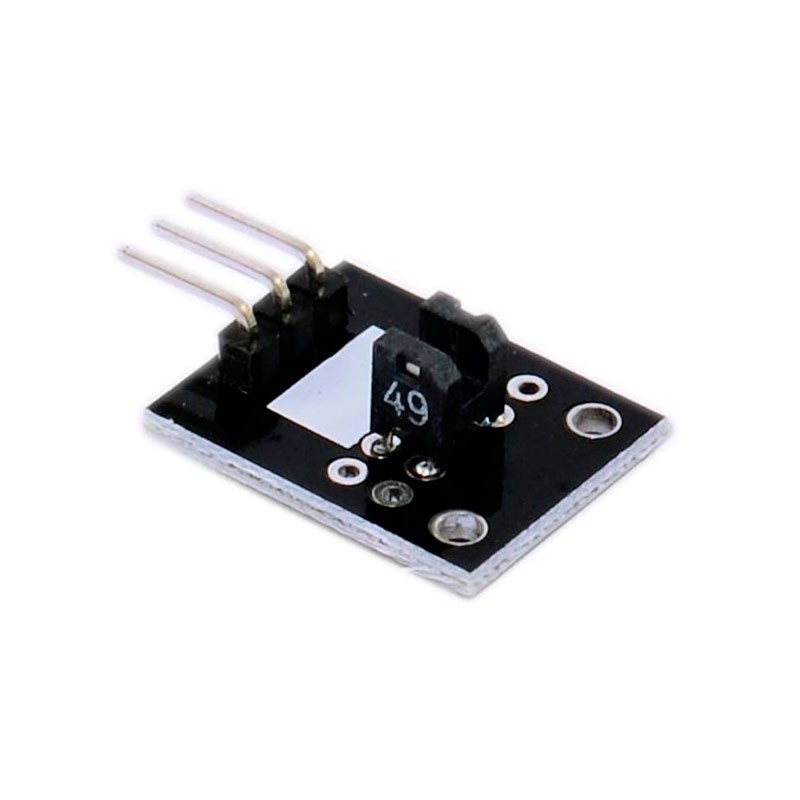

Módulo KY-010 Sensor Foto Interruptor

¿Para qué es el Sensor Foto Interruptor Módulo KY-010?

El módulo KY-010 se utilizan para detectar la velocidad de un giro de un motor u objeto que interrumpa la luz infrarroja. Se puede utilizar para el cierre de una puerta con una sencilla programación y para algunos desplazamientos de máquinas.
Características del módulo KY-010

Este módulo consta de un emisor/detector óptico y 3 pines. En la parte trasera hay dos resistencias de 1kΩ y 33Ω. El sensor utiliza un haz de luz entre el emisor y el detector para comprobar si hay algo entre ambos que bloqueé la luz infrarroja.

Especificaciones:

• Voltaje de Funcionamiento: 3.3 a 5V
• Interruptor de salida: Digital
• Dimensiones: 5mm x 15mm
• Peso 2 g
• Pines: GND, Vcc y Señal

Conexión del módulo KY-010 con Arduino

Conecte el pin de alimentación del módulo (central) al+5V en el Arduino y tierra (-) a GND. Pin S de KY-010 al pin digital 3 del Arduino.

Código

El siguiente código encenderá el LED (pin 13) en el Arduino cuando un objeto bloqueé el paso de la luz infrarroja.

int Led = 13;
int SensorPin = 3;
int valor;
void setup(){
  pinMode(Led, OUTPUT);
  pinMode(SensorPin, INPUT);
}
void loop(){
  valor=digitalRead(SensorPin);
  if(valor == HIGH){
    digitalWrite(Led,HIGH);
  }else{
    digitalWrite(Led,LOW);
  }
}
