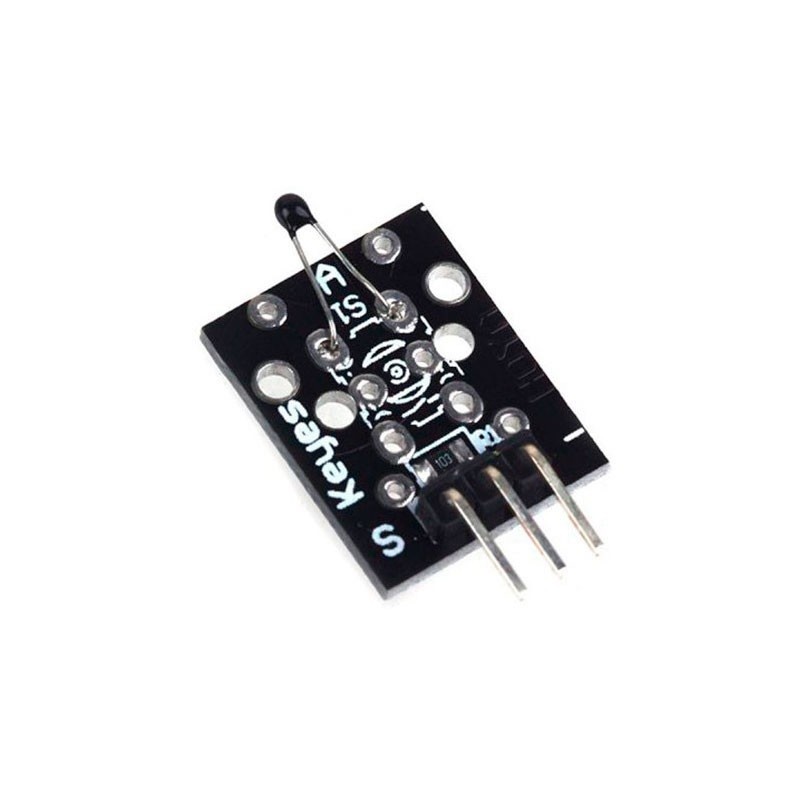

Módulo KY-013 Sensor Temperatura Analógica para Arduino

¿Qué es Sensor de temperatura Módulo KY-013 ?

El Modulo KY-013 es un sensor de temperatura analógico que consta de un termistor NTC y una resistencia de 10 kΩ, capaz de medir temperatura ambiente de -55°C a +125°C con una precisión de ±0.5°C.

¿Para qué sirve el Sensor de temperatura Módulo KY-013 ?

El Modulo KY-013 es un sensor de temperatura utilizado en diversos proyectos de electrónica aplicados por ejemplo a la de jardinería, sistemas de alarmas, termostatos, control y monitorio de temperatura. Te recomendamos también revisar el KY-028. para registro de datos en temperatura de forma digital.
Características del módulo KY-013

Este módulo consta de un termistor NTC, una resistencia de 10 kΩ y 3 pines. La resistencia del termistor varía según la temperatura ambiente. El valor de la resistencia se puede utilizar para calcular la temperatura real.

Especificaciones:

• Voltaje de funcionamiento: 5 V
• Rango de medición de temperatura: -55 ºC a + 125 ºC
• Precisión de la medición: ± 0.5 ° C
• Dimensiones: 18,5 mm x 14,8 mm
• Bajo consumo de energía Peso: 1 g

Conexión del módulo KY-013 con Arduino

Conectar el pin de alimentación del módulo (pin central) y el pin de tierra (-) a 5V y GND en el Arduino respectivamente. Conectar el pin de señal del módulo (S) al pin A0 en el Arduino.

Algunos KY-013 tienen una disposición de clavijas diferente. Comprueba tu placa antes de conectarte.

Código:

El siguiente código derivará la temperatura del termistor utilizando la ecuación de Steinhart-Hart. El código devolverá la temperatura en Celsius.

int SensorPin = A0;
int Vo;
float R1 = 10000;
float logR2, R2, T;
float c1 = 0.001129148, c2 = 0.000234125, c3 = 0.0000000876741;

void setup() {
  Serial.begin(9600);
}

void loop() {
  Vo = analogRead(SensorPin);
  R2 = R1 * (1023.0 / (float)Vo - 1.0); //Calcular la resistencia
  logR2 = log(R2);
  T = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2)); // Temperatura en ºK
  T = T - 273.15; //pasar a ºC
  // T = (T * 9.0)/ 5.0 + 32.0; //pasar de ºC a ºF
  Serial.print("Temperatura: ");
  Serial.print(T);
  Serial.println(" C");
  delay(500);
}
